傳感器儀表常見問題

發布時間：2019-11-7    查看：8863

文檔下載：傳感器儀表常見技術問題

一、選型

1．常規產品選型

問：傳感器儀表如何選型？

答：常規儀表，主要有以下幾方面的選型注意事項：

a. 外形、安裝尺寸及固定方式：

常見的盤裝表尺寸有36*72（開孔33*68）、48*48（開孔45*45）、48*96（開孔45*92）、96*48（開孔92*45）、72*72（開孔68*68）、96*96（開孔92*92）、80*160（開孔76*156）、160*80（開孔156*76）；

固定方式有盤面開孔固定和導軌安裝固定。

b. 儀表工作的供電電源；

常見的儀表供電電源有開關電源AC/DC100-240V，變壓器電源AC220V，可訂做成DC 24V，DC48V，DC 12V，DC 10-30V等。

c. 傳感器的類型或信號類型；

常見的溫度傳感器有熱電偶和熱電阻。熱電偶有K,J,E,T,N,R,B,S；常見的熱電阻有PT100,CU100,CU50等。我公司儀表都支持以上各類型傳感器。

傳感器儀表還支持其它類型的標準模擬量信號。如4-20mA,0-20mA,0-10V,0-5V等。

d. 報警輸出；

報警輸出一般為繼電器報警輸出，選型時主要需區別一路報警，兩路報警還是多路報警；

e. 變送輸出；

變送輸出一般將儀表作為模擬信號轉數字變送器使用，變送輸出常見的有電流4-20mA,電壓0-10V，電壓0-5V（1-5V）等。

f. 通信；

儀表支持RS485通信接口，Modbus-RTU通信協議。

g. 其它（精度等級、顯示分辨率、小數點位數等）

常規產品一般0.5級精度，需要0.2或更高精度要求的，可咨詢技術人員。0.5級精度在一般情況下，熱電偶不保留小數點，熱電阻保留一位小數點。模擬量輸入小數點可以任意設置。

2．特殊要求選型

問：選型手冊上可選的功能沒有需要的功能，如何選型？

答：沒有在選型手冊上的可選功能，將視為特殊需求，需與我公司聯系溝通，特殊訂做。將會在型號后面加上特殊訂制后綴，以示區分。一般常見的特殊需求有電源部分、輸入輸出部分和功能使用部分。

二、安裝

問：儀表如何安裝？

答：根據儀表外形可分為盤面開孔安裝和導軌安裝。盤面開孔安裝需根據儀表的外觀尺寸給定的數據開孔，如外形尺寸為72*72的儀表，開孔尺寸為68*68，需要在盤面開出68*68mm的方形孔，將儀表嵌入孔中，然后找到儀表包裝附件進行固定。導軌安裝支持標準的35mmDIN導軌。安裝時只需將產品底座卡入導軌中即可固定。

三、接線

問：儀表如何接線？

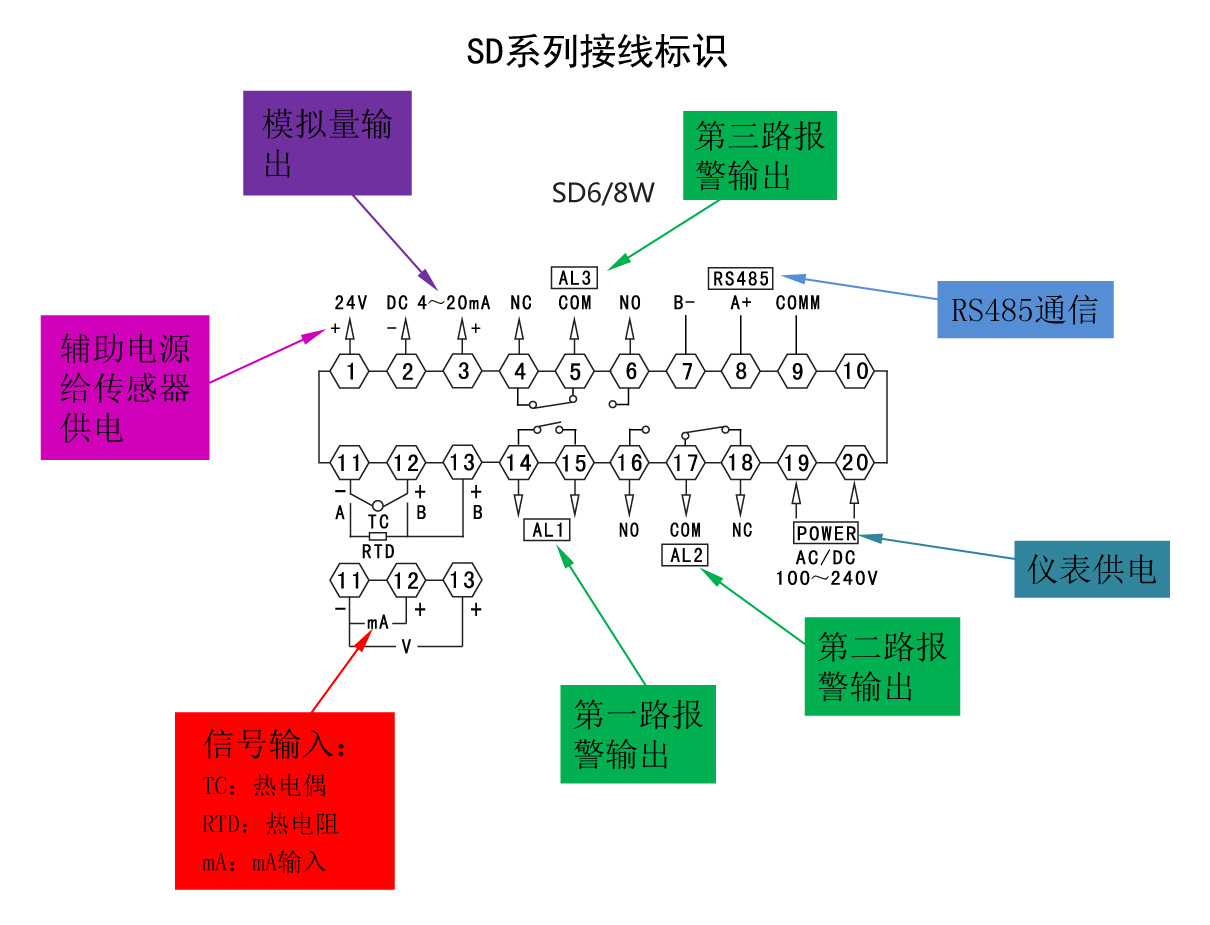

答：下面通過圖片示例介紹儀表各接線符號的含義。

1．信號輸入

a.TC表示熱電偶，一般是兩線制，分正負。

b.RTD表示熱電阻。熱電阻一般為三線制，標識分為A、B、B。用萬用表測量B、B兩線，是導通的，A、B之間是有一定的阻

   值。如果使用兩線制熱電阻，需找另一根導線將B、B之間連接才能正確測量溫度。

c.mA是電流4-20mA/0-20mA模擬量信號輸入端；

d.V是電壓0-10V/0-5V模擬量信號輸入端。

2．報警輸出：報警輸出一般為繼電器報警輸出，COM公共端，NO常開，NC常閉。

3．變送輸出

當需要將儀表顯示值做為變送器對外傳送時，需要用到變送輸出功能。常用的變送輸出為電流4-20mA輸出，也有0-10V輸出等。

儀表只支持RS485通信接口，A+為發送端，B-為接收端，COM為公共接地端。

四、菜單調試

1．問：如何進入菜單，如何調整設置參數？

答：我公司溫控表各系列操作方法基本相同。長按“SET”鍵3秒可進入菜單；短按“SET”鍵可切換菜單；短按“＜”左移鍵可閃動菜單，短按“∨”“∧”加減鍵可修改菜單；再短按“SET”鍵確認保存參數。

2．問：如何設定顯示單位？

答：儀表通電，第一排為測量值，第二排為顯示單位。先短按“＜”左移鍵閃動第二排數字，再短按“∨”“∧”加減鍵可修改需要顯示的單位，最后短按“SET”鍵確認保存。

五、功能使用

1．問：顯示不對，如何處理？

答:主要有以下幾種原因：(1)信號輸入菜單設置對應的參數，如輸入信號為4-20mA將輸入信號菜單設為“4-20mA”；(2)設置顯示上下限范圍，如4-20mA顯示對應為0-100MPa,將FL顯示下限設置為0，顯示上限FH設置為100；(3)PS值顯示修正參數設置不正確。

2．問：顯示值過高或過低是什么原因？

答：主要有以下幾種原因：(1)PS值顯示修正參數設置不正確。(2)信號輸入菜單設置不正確。(3)傳感器信號輸出有誤差引起，可通過設置合適的PS值進行修正。

3．問：測量值無規律跳變是何原因？

答：主要有以下幾種原因：(1)傳感器接線處松動；（2）傳感器外保護金屬編織線與內部導線短路；(3)儀表受到震動、噪聲、磁場等干擾產生此故障。解決辦法：使信號輸入端遠離動力線或感性負載，不要與動力線平行架設，應適當接地、屏蔽等。(3)確認無干擾源，則儀表輸入端損壞。

4．問：儀表顯示不歸零，如何處理？

答：具體方法是，長按“SET”+“∧”上鍵3秒以上，顯示值將強制歸零。

5．問：儀表顯示超下限“LLLL”或超上限“HHHH”如何處理？

答：通過萬用表檢查，如果排查確實為信號輸入問題：（1）設置小信號切除功能菜單，將信號小于儀表輸入的最小信號值顯示為0；（2）設置O-SL菜單，將顯示FL和FH的方式選擇合適的值。（3）信號輸入菜單InP未設置正確。

6．問：說明書中有菜單，實際有些沒有菜單？

答：為了簡化菜單，減少儀表操作難度，有此型號功能沒有的，無作用的菜單會隱藏。如只有一路報警的會將第二路報警菜單隱藏。

7．問：怎么使用報警功能？

答：報警功能主要有絕對值報警，偏差報警，區間報警等。共有“AL”、“AD”、“HY”3個報警功能菜單進行具體的設置，具體方法如下：

（1）絕對值報警：分絕對值上限和下限兩種，首先將報警方式“AD”設置為絕對值上限或下限；其次將報警值“AL”設置為需要報警的合適值；最后將報警回差“HY”設置為合適的值或使用出廠值。舉例：超過150度啟動報警，溫度下降到148度報警解除。設置方法：AL設置為150，HY設置為2，AD設為1。

（2）偏差報警：分為上偏差報警和下偏差報警，此報警方式與SV設定值關聯，突出優點是改變?cè)O(shè)定值，報警動作跟隨改變，不需要進入菜單再更改報警參數。舉例：超過設定溫度5度啟動報警，下降2度取消報警，參數設置為：AL=5，HY=2，AD=3。

8．怎么使用變送輸出功能？

答：使用溫控表的變送功能，需要調整兩個方面的參數，第一個是將輸出方式改為變送輸出，第二個是將變送范圍上下限進行設置，BRL對應設置下限范圍，BRH對應設置上限范圍。如變送輸出4-20mA對應顯示0-400度，BRL=0，BRH=400。

9、兩線制變送器/傳感器怎么接線？

答：當在使用兩線制變送器或傳感器與我司儀表連接時，需要將變送器/傳感器串聯一個24V的供電電源。接線方法是：變送器/傳感器的VCC線接入儀表的24V饋電輸出（+正極），另一跟線接入儀表的mA信號輸入（+正極）。最后將儀表信號輸入端的（-負極）與24V饋電輸出（-負極）短接即可。

六、通信使用：詳見通信問題答疑（鏈接）。

七、常見故障

1．儀表顯示亂碼（不能識別的符號）或顯示菜單符號：

原因：1.顯示筆段缺畫；2. 按鍵被按下或按鍵失靈；3.人為誤操作；4.強電磁干擾引起儀表無法正常工作。

八、其它問題

1．通電無顯示或通電顯示閃爍

原因：1.無電源供電或供電功率不足；2.接線錯誤或接線端子接觸不良；3.電源諧波太大導致電源失真嚴重；4.儀表輸出輔助電源被負載短路；5.儀表?yè)p壞。
